но зато используется ШИМ, ток примерно в 2 раза снижается.

Так вроде там сначала длинный импульс для срабатывания, а потом скважность 50, что логично ибо для удержания можно меньше. Померил точными приборами 4,84 Ом, индуктивность на 1 кГц 2 - 3,4мГн (первое число клапан закрыт, второе - открыт) при увеличении частоты падает (на 10 кГц до 1 мГн)

[Kilinich]

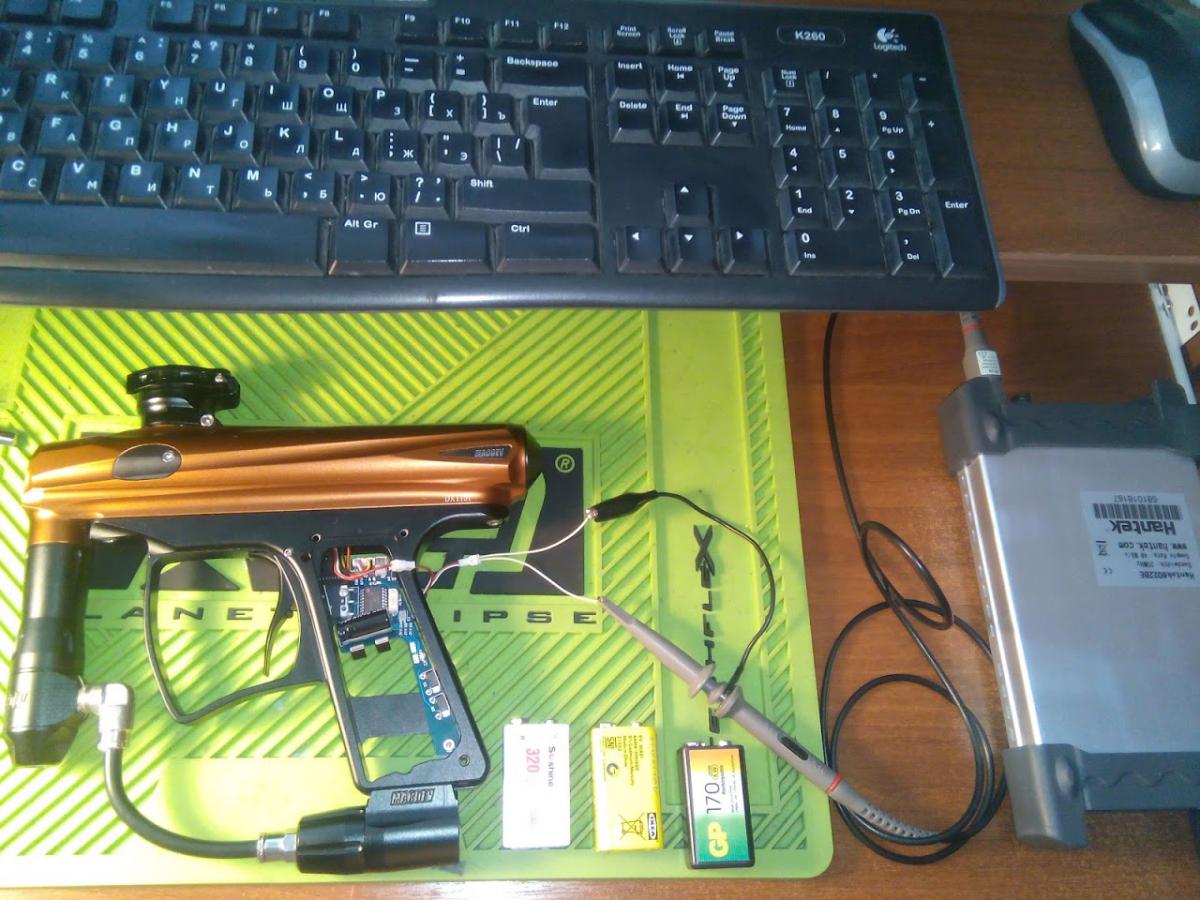

Наконец таки удалось получить в руки MacDev Drone DX, маркер 2011 года, конкурент Reflex.





На первый взгляд, маркер так себе - простая болтовая, в которой камера остается открытой в момент выстрела (для того чтобы маркер не жрал воздух важен dwell), стоит конденсатор 2200мкФ, что обычно говорит о прожорливом соленоиде... а тут... 8-)



Сопротивление оленоида 32Ом (!), dwell 8мс, да еще и конденсатор зачем-то, в результате маркер работает на любой говнобатарейке, а по экономичности оттеснил многие hi-end!

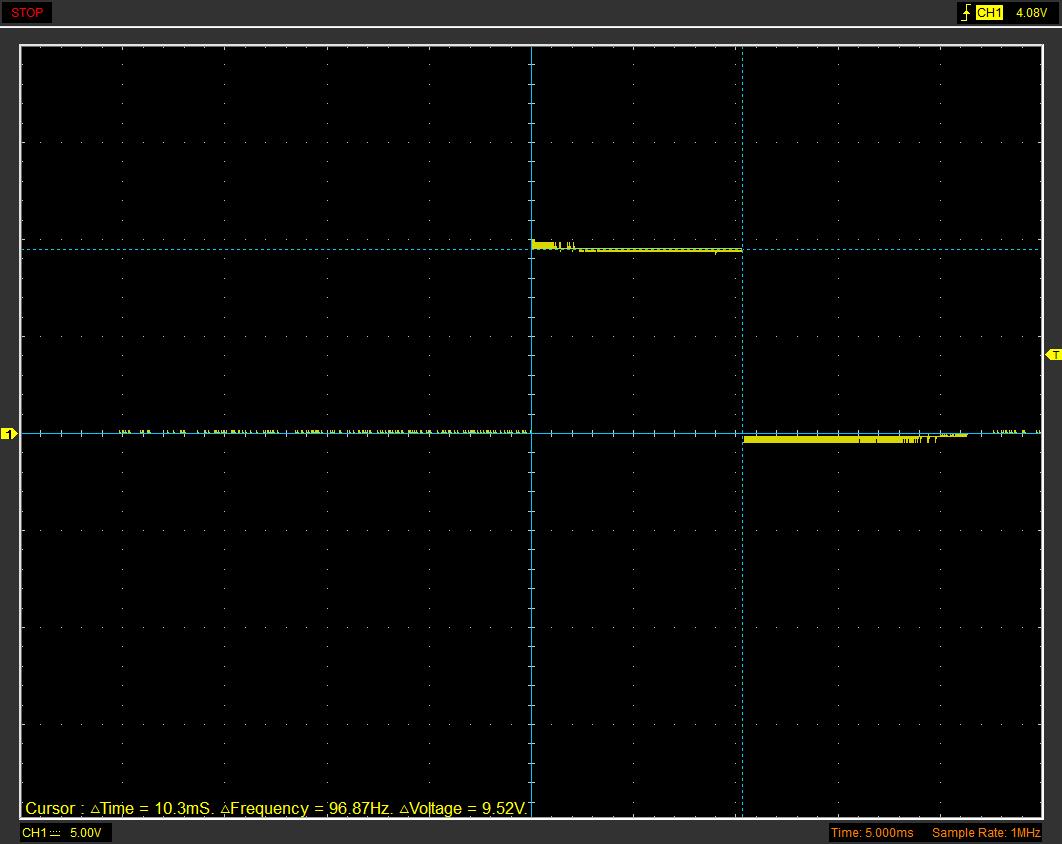

Реальная длина импульса чуть больше, чем выставленный dwell - 8.3 мс.

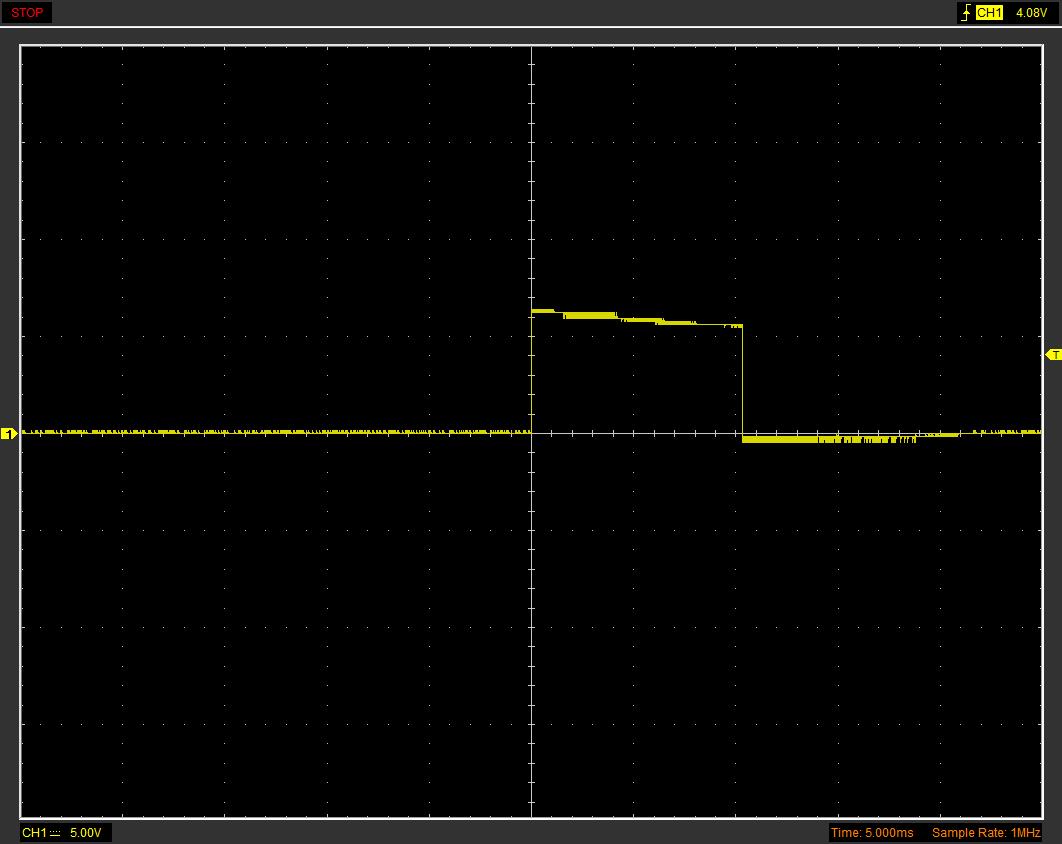

Хорошо видно, что конденсатор тут, собственно, не нужен, ток в 270мА вполне способна выдавать любая алкалайновая батарейка (в данном случае IKEA).

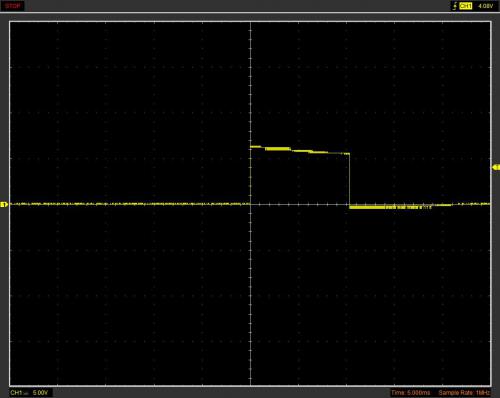

А ABS работает не так, как написано в документации, каждая единичка в настройках прибавляет 0.5мс, а не 1мс.

В данном случае ABS =5, +2мс

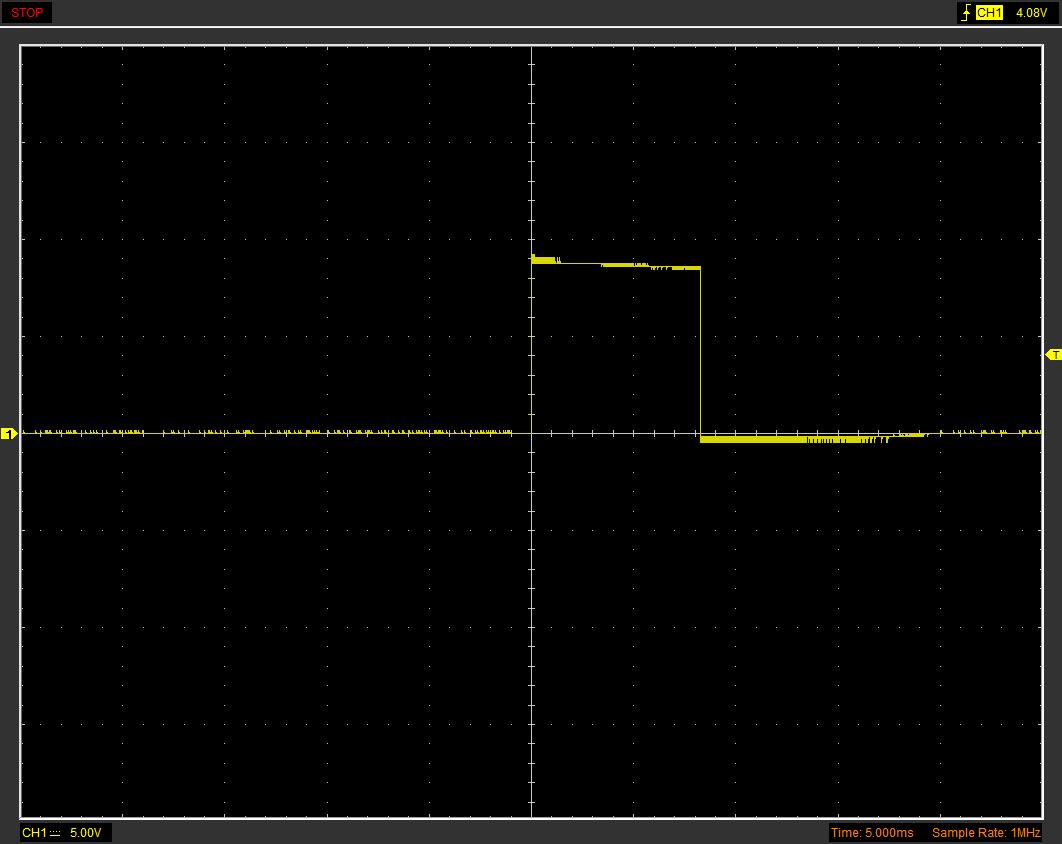

Совершенно дохлая для многих других маркеров батарейка с вольтажом менее 8В прекрасно работает, маркер стреляет.

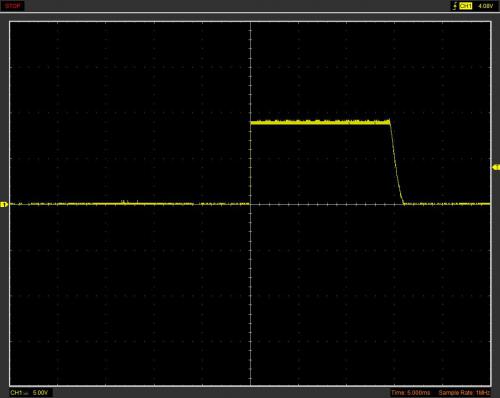

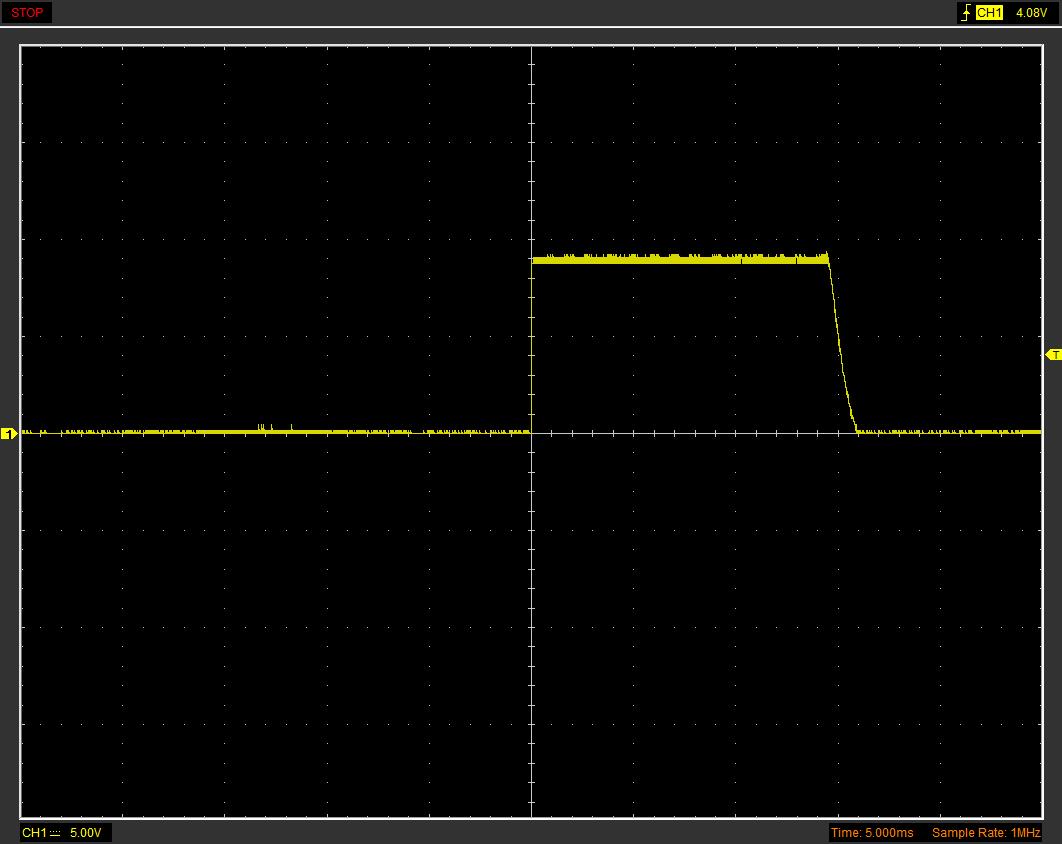

Ну и график без нагрузки (с отключенным соленоидом) показывает что о сглаживании заднего фронта тоже позаботились и скомпенсировали индуктивность соленоида. Все как положено.





Также можно отметить низкое потребление в режиме ожидания ~17мА, а при выключенных глазах ~5мА.

Есть небольшой ток при выключенном маркере - 0.12мА, это означает что за пару-тройку месяцев лежания на полке батарейку он сожрет, так что лучше при длительных перерывах между играми ее вынимать.

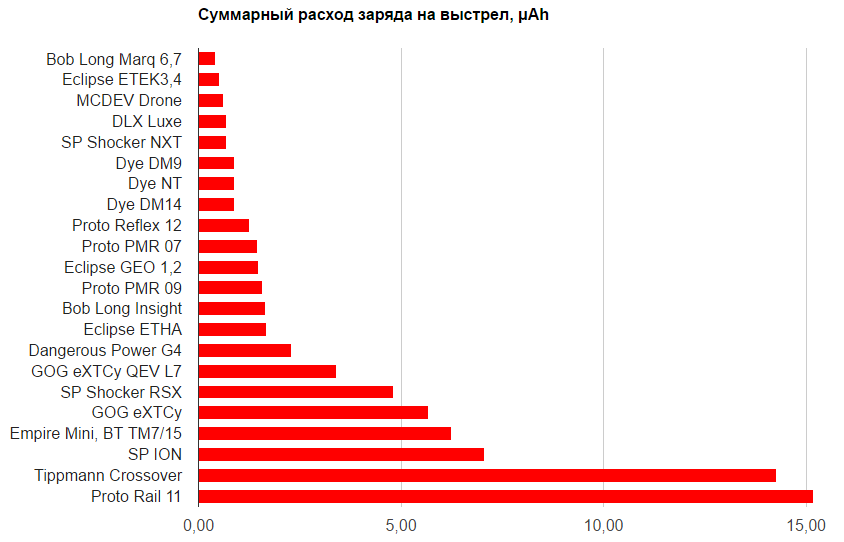

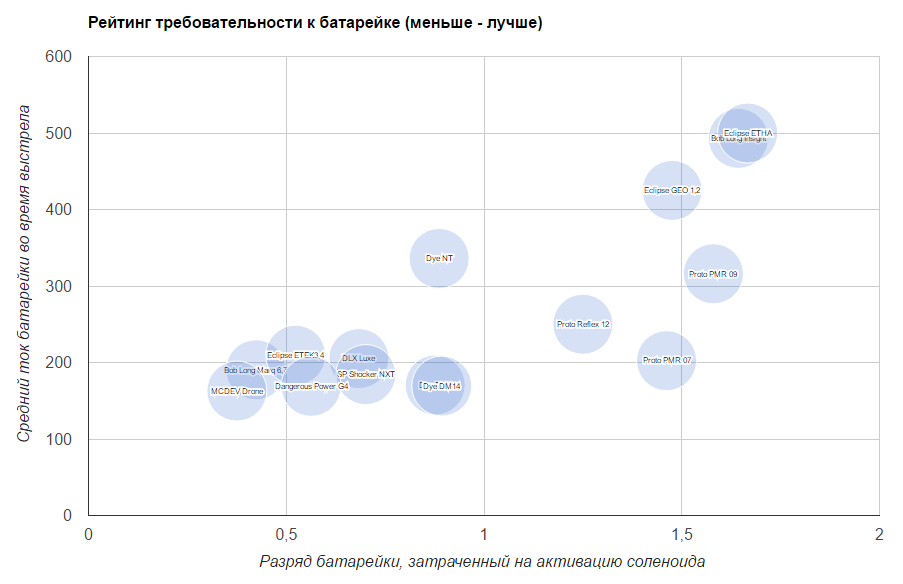

Итого - неожиданно хороший результат для середнячка, отодвинул всех, включая Luxe





p.s. В drone 2 уже нет конденсатора, видимо осознали, что он лишний.
