Ха! Смотри ка кто у нас в CS1, SMC 070 http://www.smcpneuma...m/pdfs/S070.pdf



Сообщение отредактировал Kilinich: 27 Март 2017 - 16:06:47

[Kilinich]

В GTEK, также как и в CS1 стоит SMC S070, но в чем прикол - эти соленоиды с очень маленькой пропускной способностью и используются для переключения более крупного поршня, в результате response time всей этой конструкции будет еще больше, чем у S0700. /-)

Где логика? За что боролся PE упорно применяя прожорливые соленоиды во всей серии EGO/GEO, если в CS1/GTEK теперь они решили, что надо сделать все наоборот? Посмотрим, время покажет! =)

Сообщение отредактировал Kilinich: 27 Март 2017 - 19:43:38

[Sergei.St]

Это просто пилот, а дальше непосредственно исполнительная часть. Чем не вариант?

[Kilinich]

Это просто пилот, а дальше непосредственно исполнительная часть. Чем не вариант?

Нормальный вполне вариант, но время срабатывания всей этой системы должен быть еще больше, чем у "медленных" соленодов на dm и luxe. В итоге получается что не такой уж и важный этот параметр...

[Sergei.St]

Мы рассуждаем о погоде и природе, все течет и меняется. Сегодня так, завтра по другому, а послезавтра вообще третье или вернулись к первому.

[Kilinich]

Продолжаем разговоры о погоде!


Empire Vanquish

Болтовая этого маркера аналогична DLX Luxe и интересно сравнить как реализована часть соленоид-плата.



Соленоид значительно более прожорливый - это MAC 43 серии (аналогичный PE EGO7+) сопротивление обмотки ~11 Ом, потребление 4 Вт при напряжении 5 В.
Напомню, что на Luxe ставятся соленоиды соленоиды с сопротивлением ~40 Ом и потреблением ~0.5 Вт.




Причем у соленоида MAC пропускная способность Cv 0.07 против 0.1 люксового, в том числе из-за этого, dwell на Vanquish больше.

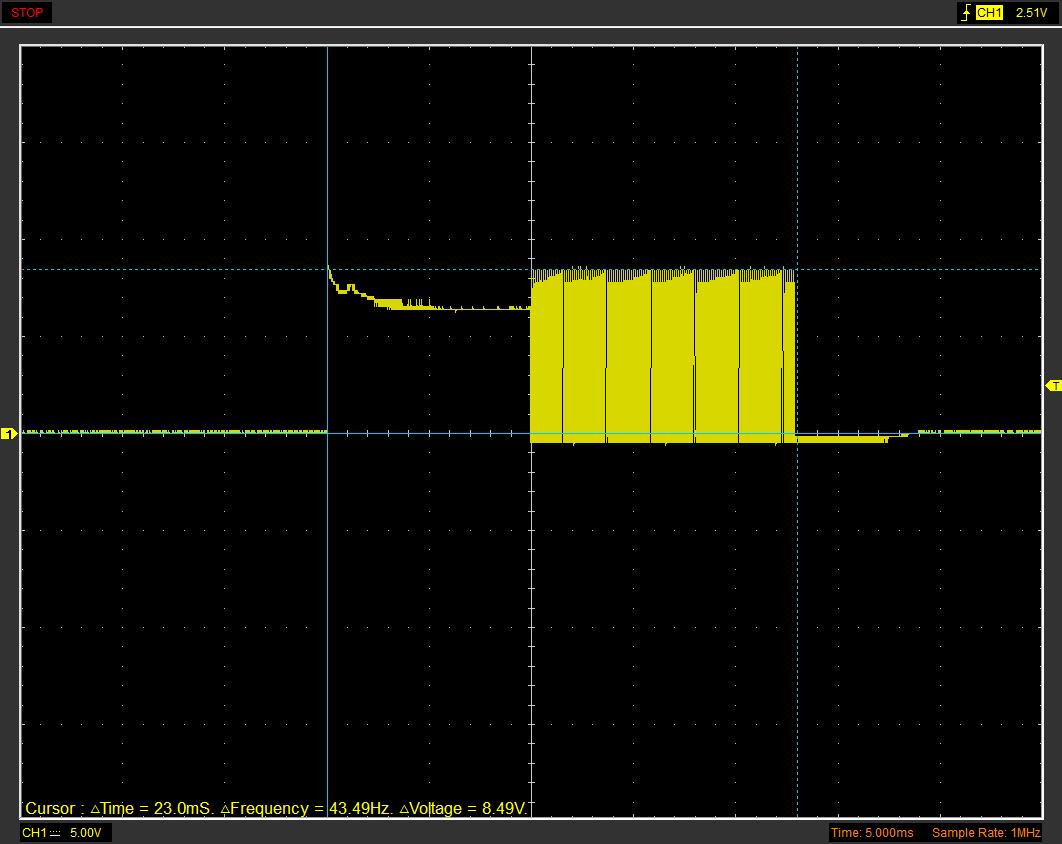

Не просто больше, а производители схитрили, и если в настройках ставится стоковые 18мс (у люкса 12мс), то сигнал будет 23мс!

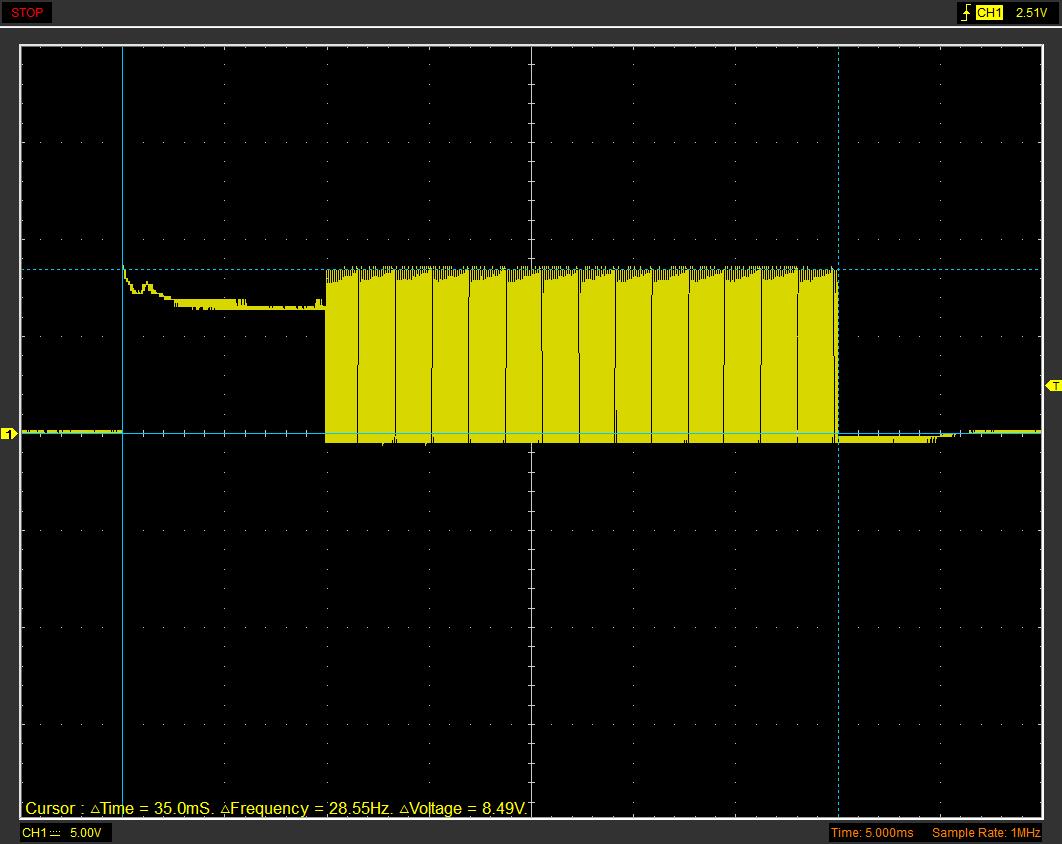

А после 30 секунд бездействия с включенным ABS так и все 35мс.



На плате нет конденсатора, а при таких условиях он очень пригодился бы!

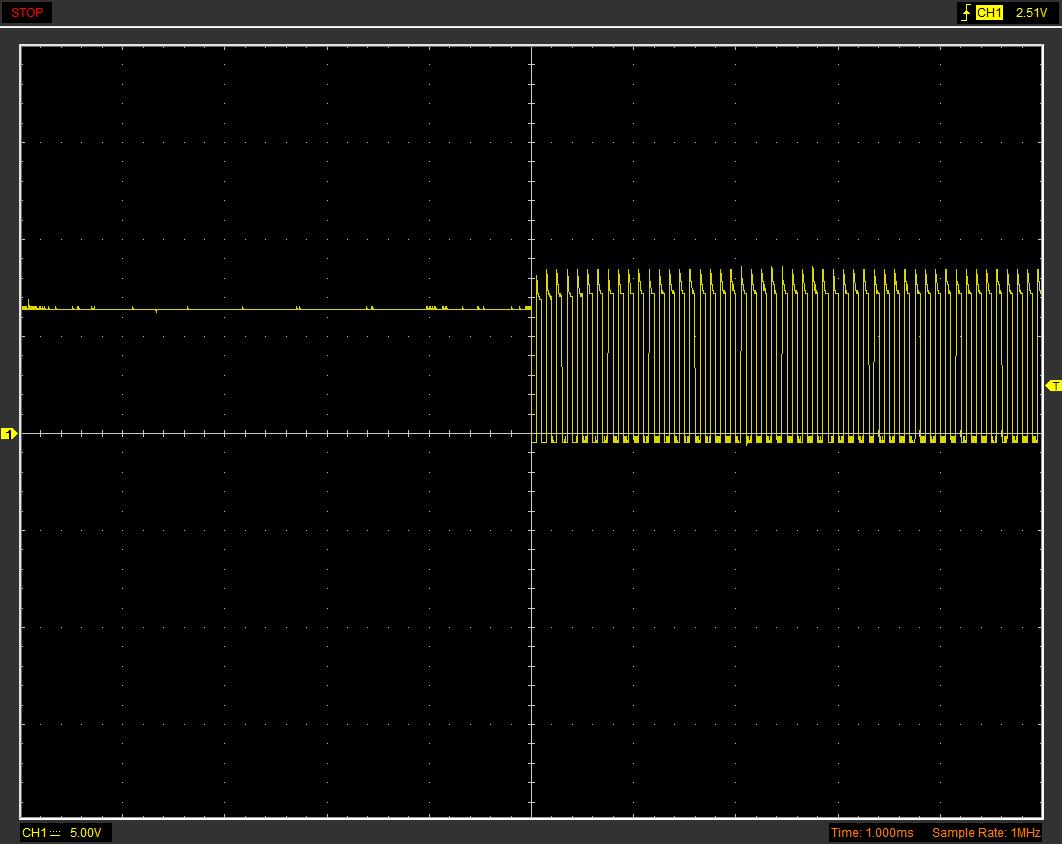

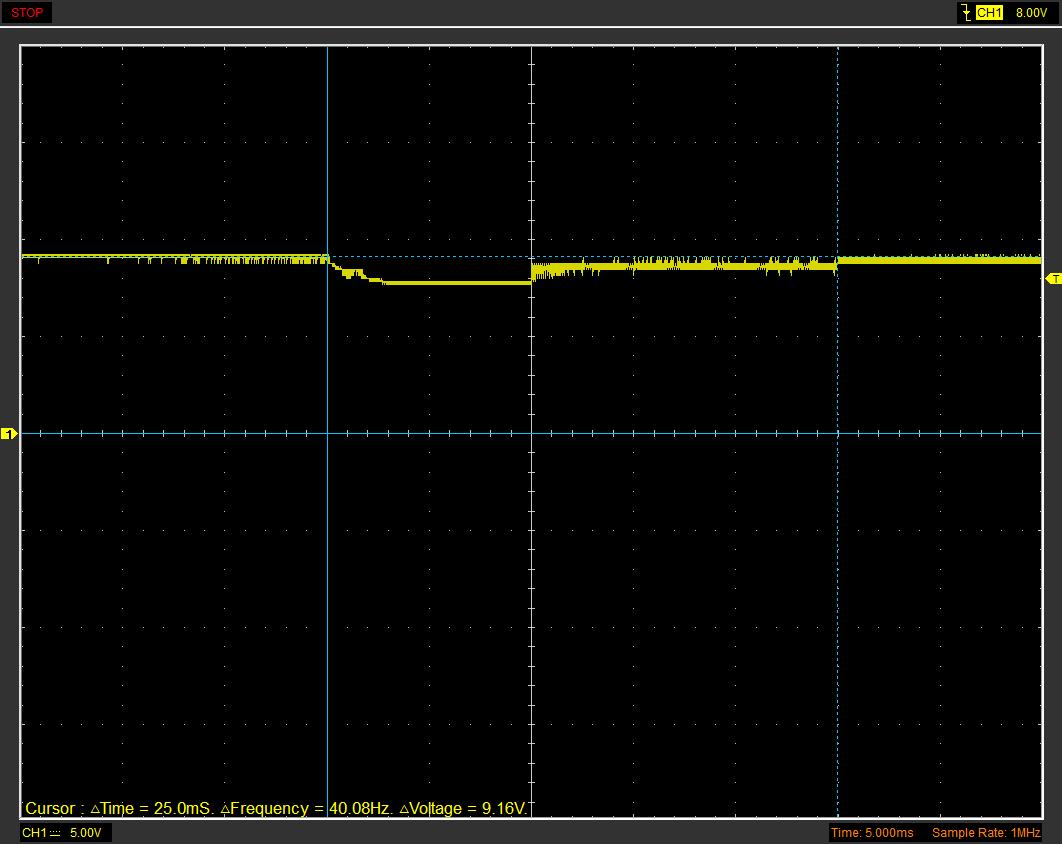

Обратите внимание как после 10мс, требуемых на переключение, включается ШИМ, в 2 раза падает ток и батарейка уже вполне нормально себя чувствует.

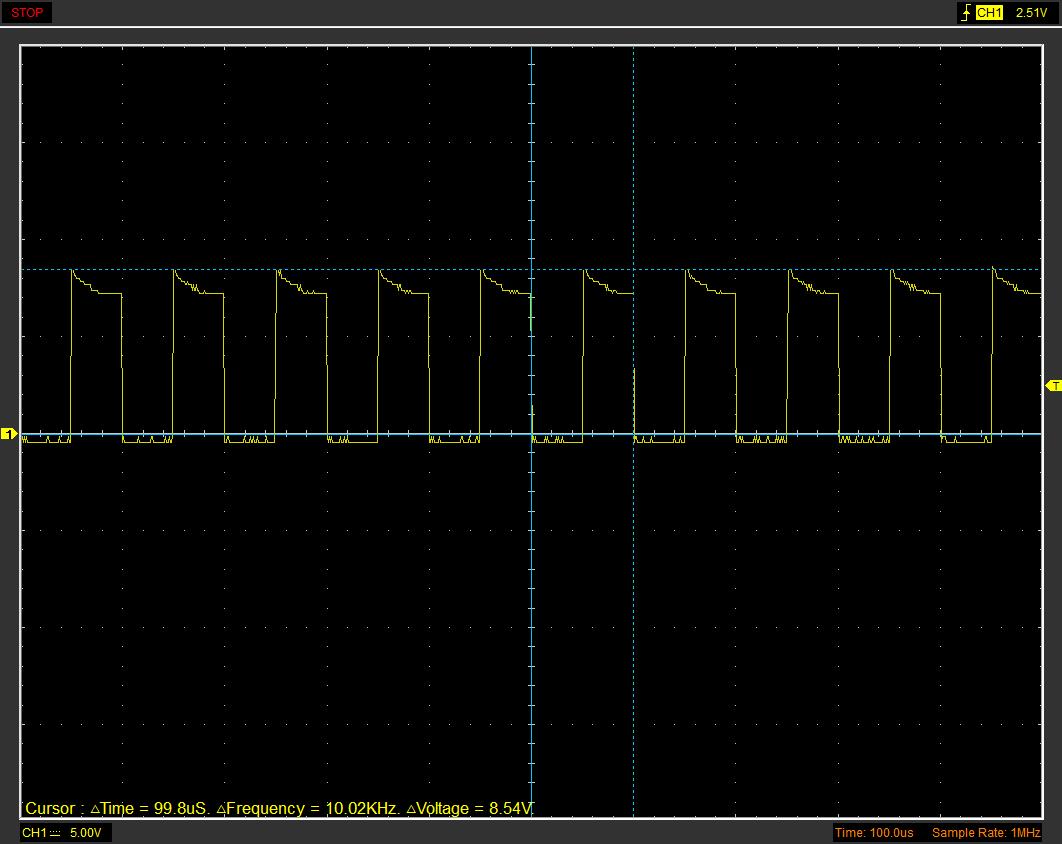

ШИМ, 10КГц, 50% duty cycle.




В дополнение "вид с батарейки", на новом Energizer напряжение проседает до ~7.7 В, будет подсевшая, паленая или холодно - будут проблемы.



Дополнительная особенность - наличие датчика давления. К сожалению, точные цифры не отображаются, но предупреждение о слишком низком и слишком высоком уже хорошо для диагностики проблем с регулятором.



Итого - электропневматическая часть уступает Luxe, по требовательности (<500мА ток в момент выстрела) и расходу батарейки находится на уровне середнячков, немного опережая по этим параметрам GEO/EGO. Так что норм, жить можно!



p.s. Ручка практически пустая, я бы туда просто припаял в параллель к батарейке крупный конденсатор, на ~2400 мкФ, это бы сразу снизило пиковые токи в 2 раза и сняло бы потенциальные проблемы на холоде.

[CAM_TAKOU]

Такое впечатление не про мой маркер пишешь.

[Kilinich]

Такое впечатление не про мой маркер пишешь.



Я завуалировал! Спасибо за предоставленную возможность!

[Kilinich]

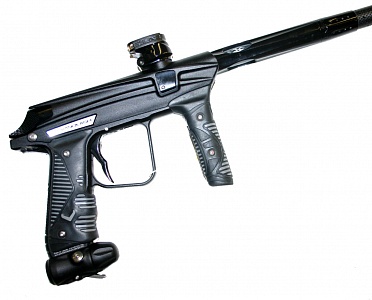

Попался в руки Dye M2, подключил, посмотрел, все ожидаемо хорошо, за исключением мелкого бага в прошивке (свежая на сегодня, v1.04.1).



Все как и должно быть - ровный импульс, никаких всплесков, просадок по напряжению, все идеально.

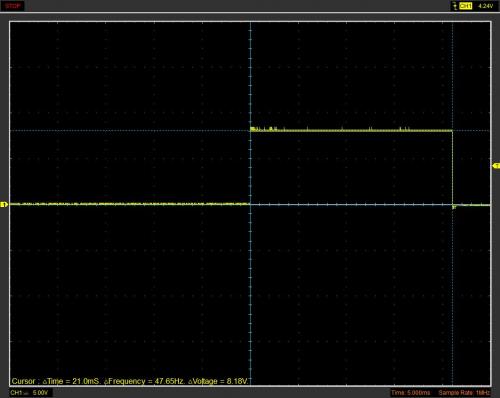

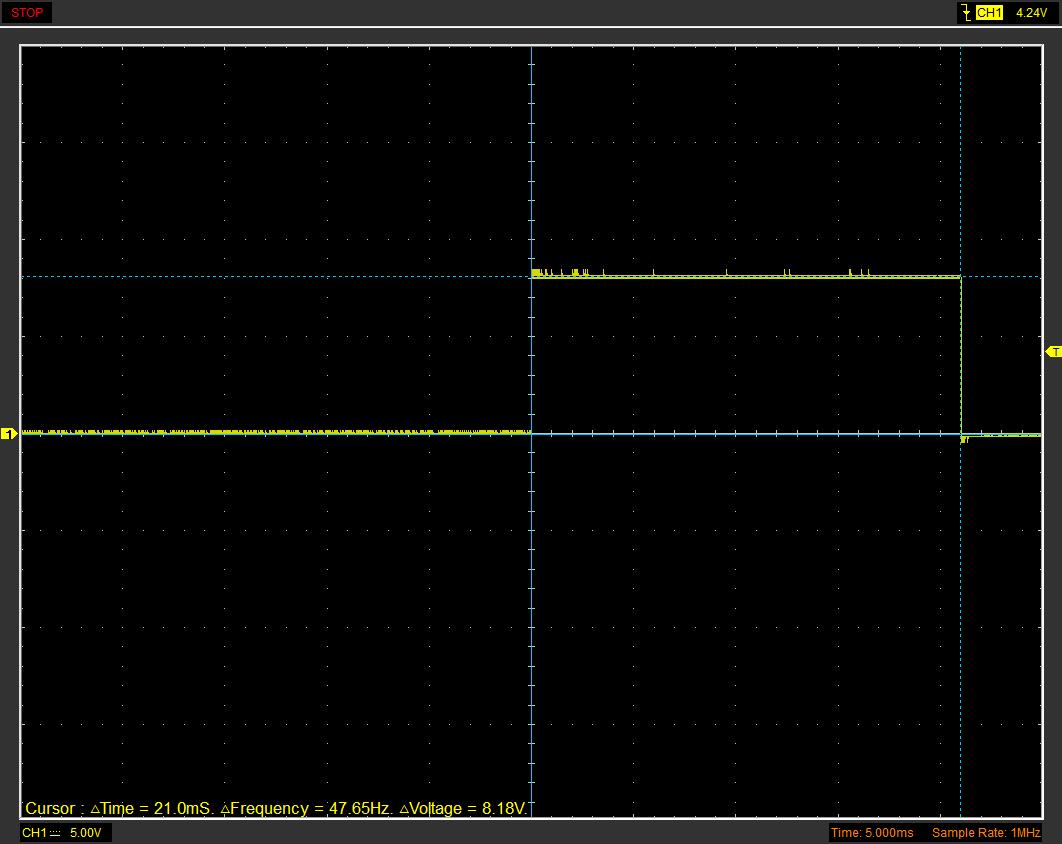

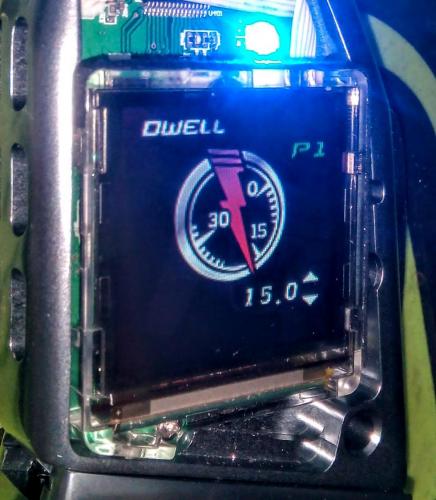

Но вот только ерунда какая-то - вроде ставлю Dwell 15 ms, а на соленойде 21 ms, как ни крути:





В итоге стало понятно что неправильно работает таймер ABS - он добавляет 6мс не после таймаута бездействия в 30мс, а менее чем через 1с бездействия. Не проблема, только надежнее будет, но так не должно быть. Зарепортил в Dye, надеюсь пофиксят в следующей прошивке.

А в предыдущей с рампингом без глаз проблемы были - стрелял с задержками в несколько секунд.

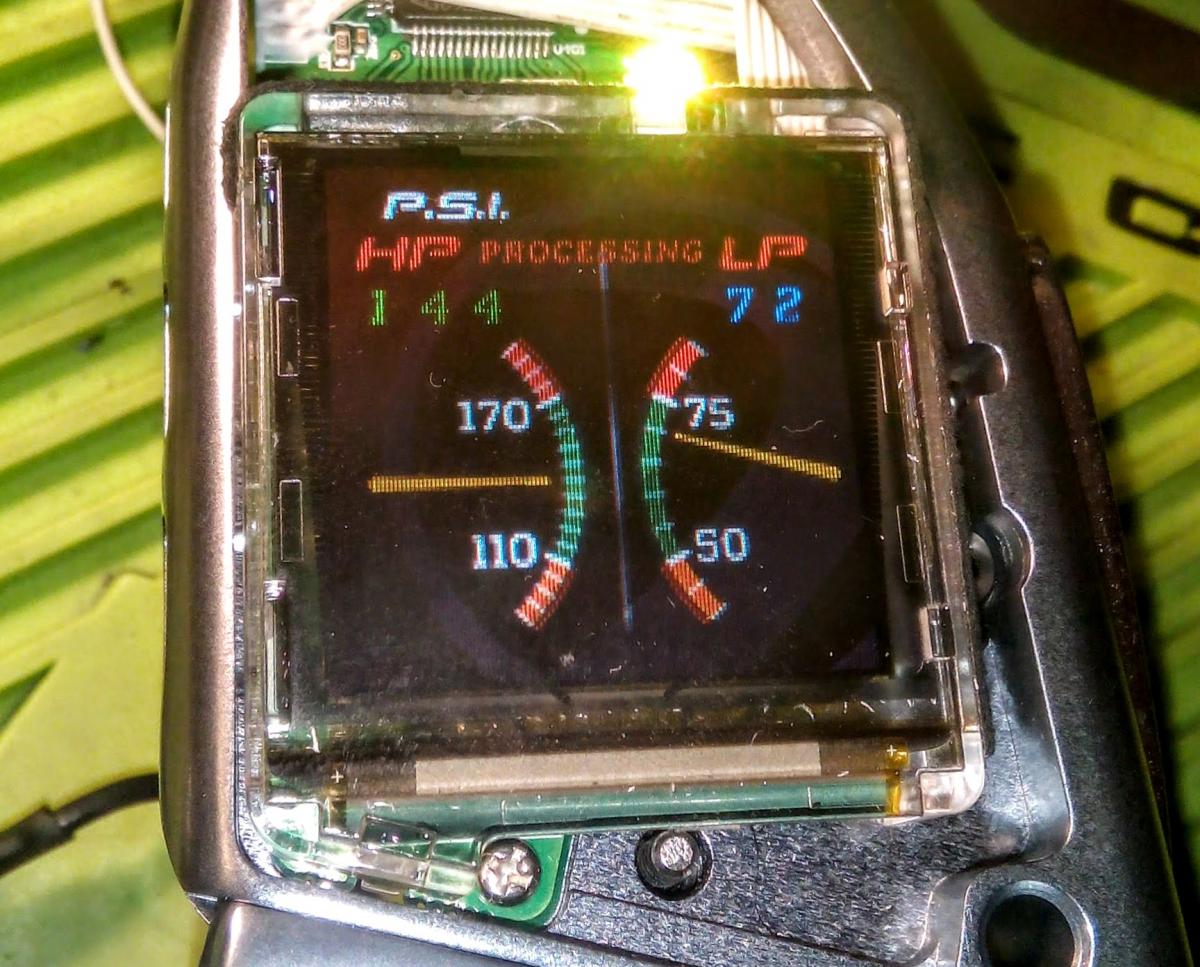

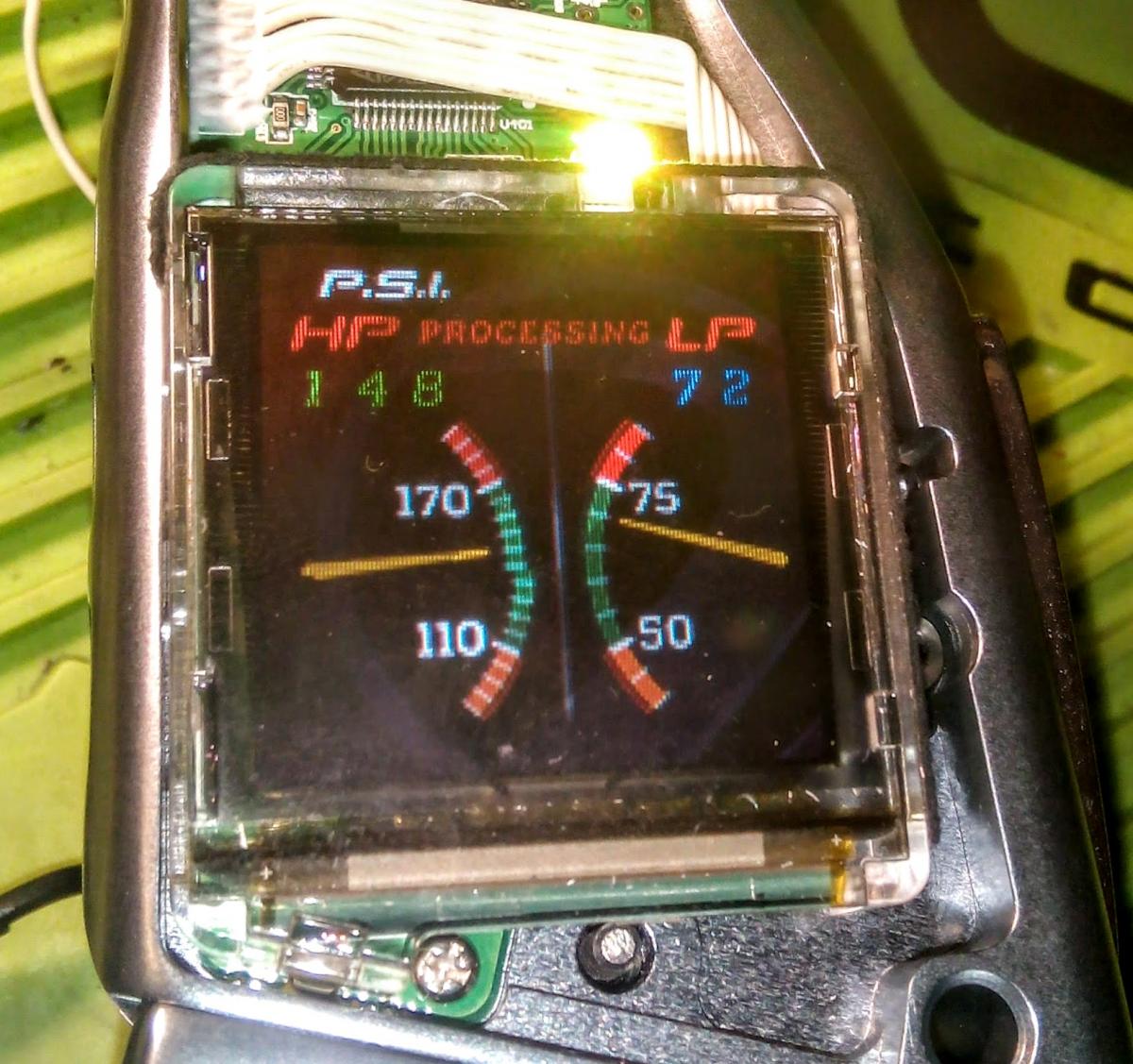

Ну и на дисплее какие-то мелкие косяки, например пол шкалы на 1 пиксель съезжает периодически



В общем маркер супер пупер идеальный, а виндовз его еще не довели до совершенства.
